Аннотация
В эксперименте измеряется частота затухающих колебаний импульсного LC-контура при изменении внешней ёмкости. Ожидание из формулы f = 1/(2π√(LC)) — заметный сдвиг частоты. Наблюдение — частота меняется незначительно. Статья фиксирует наблюдение, протокол и список возможных объяснений, не утверждая «сверхъединичность».
Главный вопрос
Резонансная частота колебательного контура задаётся индуктивностью L и ёмкостью C. Если подключить внешний конденсатор, эффективная ёмкость растёт, и частота должна уменьшиться. В наблюдении при заметном изменении ёмкости частота остаётся почти неизменной.
Почему при изменении внешней ёмкости наблюдаемая частота колебаний остаётся почти неизменной — вклад чего (паразитной ёмкости, изменения индуктивности, артефакта измерения) это объясняет?

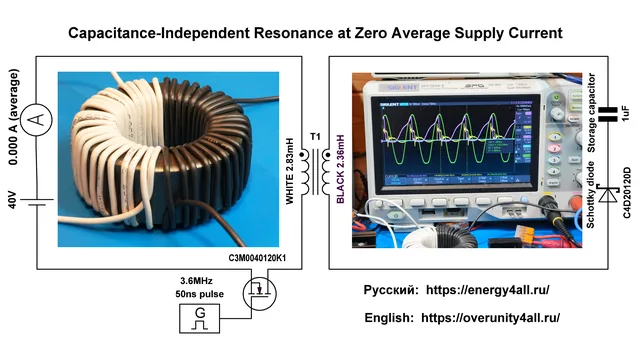

Установка и схема

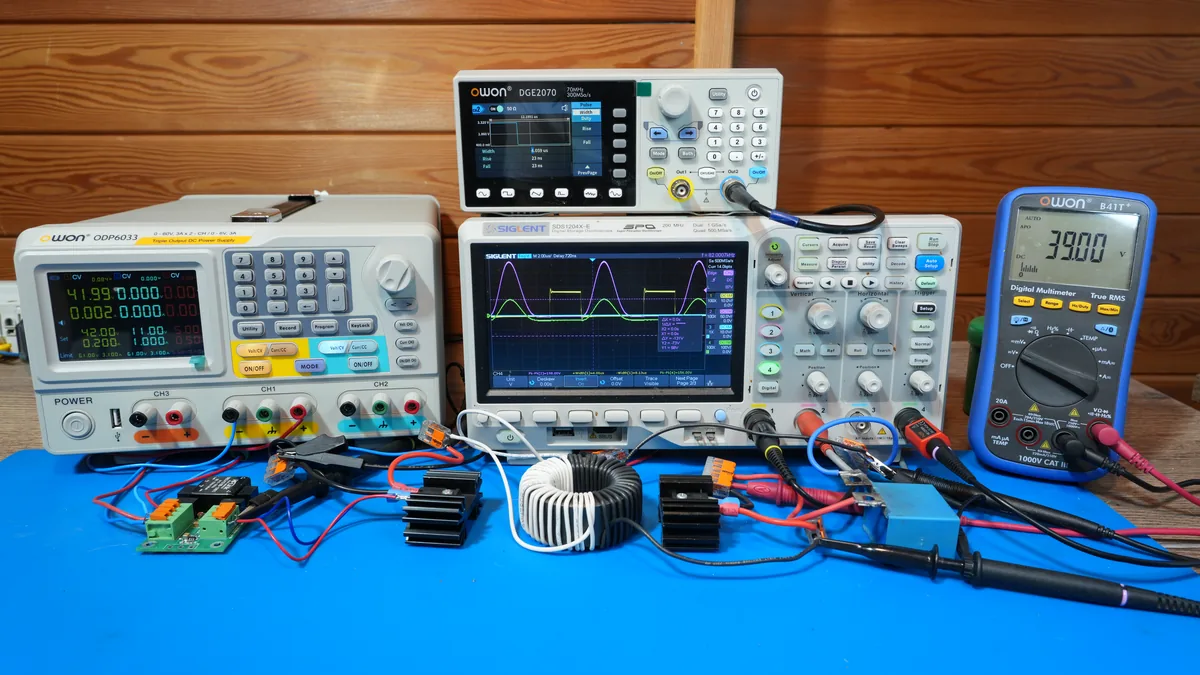

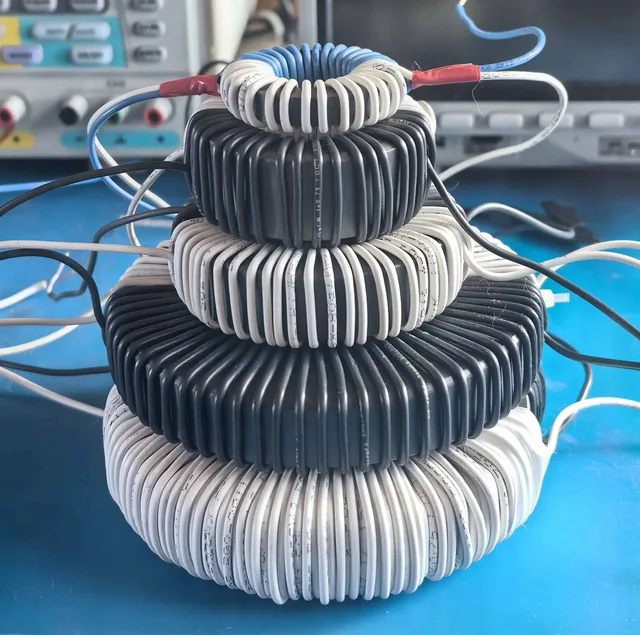

Установка состоит из генератора импульсов, драйвера, силового SiC MOSFET, трансформатора на ферритовом сердечнике и вторичной цепи с диодом и конденсатором. Напряжение на катушке и ток через шунт фиксируются осциллографом.
| Узел | Назначение | Примечание |
|---|---|---|
| Генератор | Импульсы возбуждения | Прямоугольные, скважность настраивается |
| Драйвер | Согласование и ключ | Силовой SiC MOSFET (напр. AIMZH120R060M) |
| L | Индуктивность (трансформатор) | Ферритовый сердечник, объект наблюдения |
| C | Внешняя ёмкость | Изменяется между сериями |
| Rшунт | Токовый шунт | Измерение тока |
Методика измерения
Каждая серия выполняется при фиксированных условиях, которые записываются до запуска. Меняется только внешняя ёмкость, остальное остаётся неизменным.
| Параметр | Серия A | Серия B | Серия C |
|---|---|---|---|
| Внешняя ёмкость C | малая | средняя | большая |
| Напряжение возбуждения | фиксировано | ||
| Положение катушки | неизменно | ||
| Число повторов | 10 | 10 | 10 |
Наблюдение

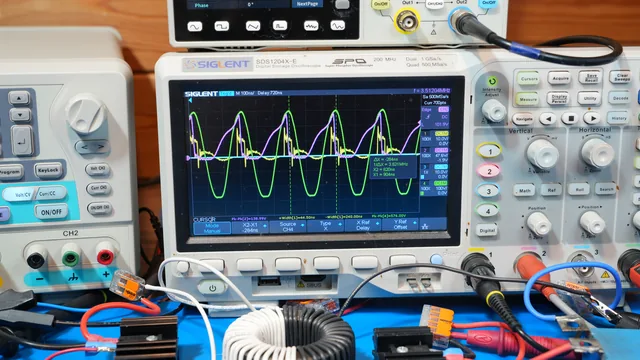

На экране осциллографа наблюдаются затухающие колебания. Ниже — форма сигнала с двумя каналами: напряжение на катушке и ток. Частота оценивается по периоду между нулями сигнала.
Обработка данных
Частота оценивается как обратная величина среднего периода между последовательными переходами сигнала через ноль. Ожидаемая зависимость задаётся резонансной формулой:
Из неё следует: рост ёмкости C должен давать уменьшение f. Наблюдение сопоставляется с этим предсказанием, а расхождение становится предметом интерпретации.
Результаты
| Серия | Внешняя ёмкость | Ожидаемое Δf | Наблюдаемое Δf | Расхождение |
|---|---|---|---|---|
| A → B | малая → средняя | заметное ↓ | ≈ 0 | существенное |
| B → C | средняя → большая | заметное ↓ | малое ↓ | частичное |
Значения приведены для иллюстрации структуры протокола; точные числа — в исходных данных.
Интерпретация
Расхождение не интерпретируется как «нарушение физики». Рассматриваются проверяемые объяснения:
- Паразитная ёмкость обмотки может доминировать над внешней, из-за чего суммарная ёмкость меняется слабо.
- Изменение индуктивности при переключении ёмкости может компенсировать сдвиг частоты.
- Артефакт измерения — неверная интерпретация периода или наложения гармоник.
Наблюдаемое постоянство частоты — это факт наблюдения. Его объяснение — отдельная гипотеза, которую нужно проверять, а не выдавать за вывод.
Ограничения
- Серии выполнены на одной установке; воспроизводимость на других стендах не проверена.
- Значения в таблицах — иллюстративные, точные данные требуют независимой проверки.
- Не измерялась паразитная ёмкость и индуктивность отдельно — это следующий шаг.
Следующая проверка
- Измерить паразитную ёмкость катушки отдельным методом.
- Повторить серии с контролем индуктивности (зазор, насыщение).
- Автоматизировать съём через «Архимед» для накопления статистики.
